Alinhamento 3D: O Que É, Como Funciona e Por Que Ele É Superior ao Alinhamento Comum

O Que É o Alinhamento Convencional?

Para compreender a superioridade da tecnologia tridimensional, precisamos primeiro entender como funciona o alinhamento convencional, também conhecido no mercado como alinhamento a laser ou óptico.

Nesse sistema mais antigo, o técnico instala projetores de luz ou lasers diretamente nas rodas do veículo. Esses lasers apontam para painéis com escalas graduadas fixados nas paredes ou em painéis à frente do elevador. O mecânico faz a leitura visual dessas marcações e realiza os ajustes de forma manual, baseando-se na projeção da luz.

As Limitações do Sistema Antigo:

• Dependência Humana: A precisão do serviço depende quase que exclusivamente do olho do operador, que precisa interpretar as linhas de laser nas réguas.
• Ajuste Limitado: O sistema comum mede e ajusta basicamente dois parâmetros bidimensionais: a convergência e a divergência (o fechamento ou abertura angular das rodas dianteiras), e em alguns casos, a cambagem básica.
• Desgaste de Equipamento: Se as réguas mecânicas ou os projetores sofrerem qualquer descalibragem física devido ao uso diário na oficina, todo o alinhamento do carro sairá incorreto, sem que o operador perceba o erro.

O Que É o Alinhamento 3D e Quais Ângulos Ele Mede?

O Alinhamento 3D representa uma revolução digital no diagnóstico geométrico da suspensão. Nesse procedimento, não há lasers projetados em réguas ou interpretação visual humana. O sistema funciona através de um software interligado a sensores e câmeras de altíssima definição.

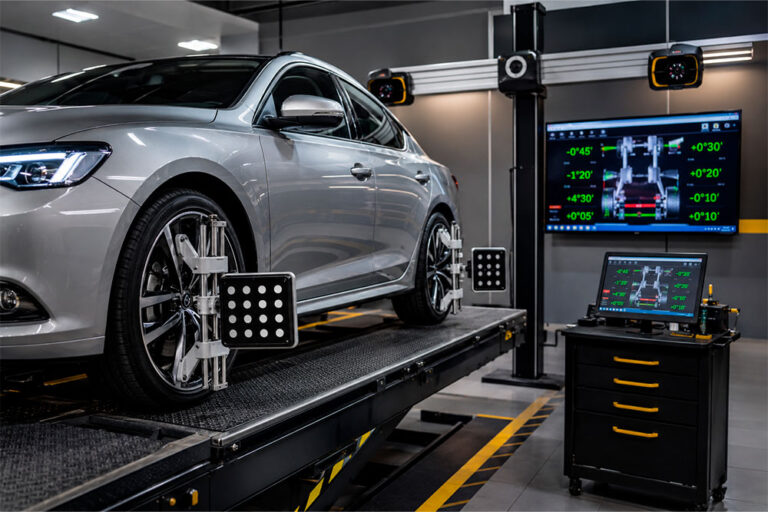

O técnico instala alvos refletivos especiais (chamados de targets) nas quatro rodas do carro. Câmeras de alta precisão montadas em uma torre externa emitem luz infravermelha para esses alvos. O reflexo capturado é enviado instantaneamente para um computador, que cria um modelo tridimensional tridimensional do posicionamento real de cada roda em relação ao chassi do veículo, com precisão matemática de centésimos de grau.

Tabela Comparativa de Capacidade de Medição

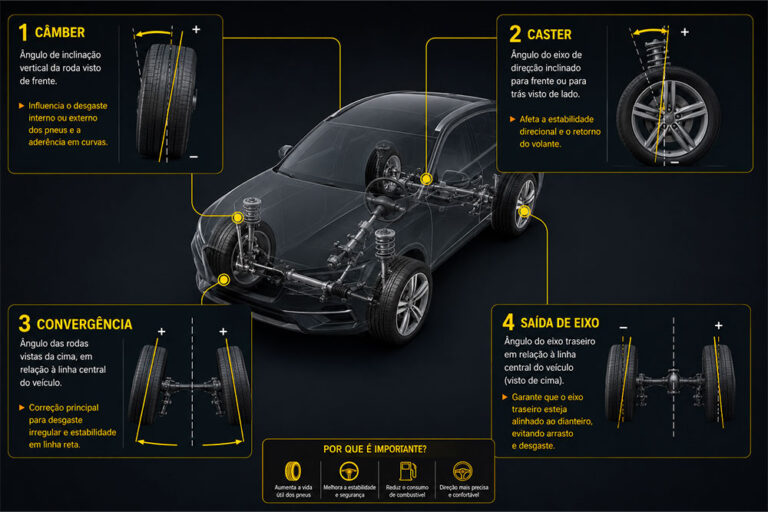

Convergência e Divergência (Toe)

É o ajuste do ângulo das rodas olhando o carro por cima. Se as rodas apontam para dentro, há convergência; se apontam para fora, divergência. O Alinhamento 3D calcula essa distância de forma milimétrica. Qualquer desalinhamento aqui faz o pneu rodar sofrendo arrasto, como se estivesse lixando o asfalto, reduzindo a vida útil do composto em tempo recorde.

Cambagem (Camber)

Olhando o carro de frente, a cambagem é a inclinação vertical da roda em relação ao solo. Se o topo da roda aponta para fora, o camber é positivo; se aponta para dentro, é negativo. Um Camber incorreto concentra todo o peso do veículo em apenas uma das extremidades da banda de rodagem, gerando aquele desgaste unilateral severo (pneu com um lado liso e o outro bom), além de prejudicar brutalmente a aderência em curvas.

Cáster (Caster)

É a inclinação do eixo de direção em relação à linha vertical, olhando o carro de lado. O cáster é o responsável por fazer o volante voltar sozinho para a posição central após você realizar uma curva e por manter o veículo estável em linha reta em velocidades de rodovia. O sistema de alinhamento comum ignora essa medição na imensa maioria das vezes, deixando a direção pesada ou boba.

Ângulo de Impulso Traseiro

Este é um dos maiores diferenciais da tecnologia 3D. Ele garante que o eixo traseiro do veículo esteja perfeitamente paralelo e centralizado em relação ao eixo dianteiro. Se o eixo traseiro estiver desalinhado, o carro andará levemente de lado (o famoso “efeito caranguejo”), forçando o motorista a corrigir o volante o tempo todo em retas. Carros modernos com suspensão traseira independente dependem crucialmente dessa leitura.
